Medidor de potencia ciclismo II: Araña

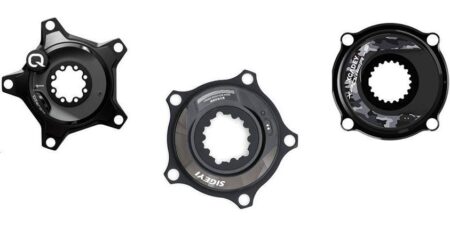

Medidor de potencia araña

Medidor de potencia araña

Segundo de los post con medidores de potencia, este dedicado a los sistema de araña

Últimas actualizaciones:
-23/10/2023. Correcciones menores.
-24/5/2023.  Llevo ya varios meses con las bielas MAGENE P325 y aunque funcionan bien en general y no me ha dado problemas al ser huecas flexan y crujen ligeramente al estrujarlas . HE comprado de repuesto platos 36/52 usando promociones y un cupón  se quedaron ambos platos en 53€
-1/2/2023. He tenido que corregir varios enlaces. Añado enlace a los  bielas Magene que he visto que se puede comprar en Europa (además de aliexpress)

Este post lo empecé cuando estaba detrás de la compra de uno de estos medidores, y tenia  todos los medidores mezclados . Con el tiempo fui añadiendo más modelos y se convirtió en un ladrillo  «demasiado gordo»  por lo que decidí dividirlo . Ahora esta separado en 3 partes como sigue:

  1. Medidor potencia bielas
  2. Medidor potencia pedales
  3. Y este post con los medidor potencia araña

______________________________

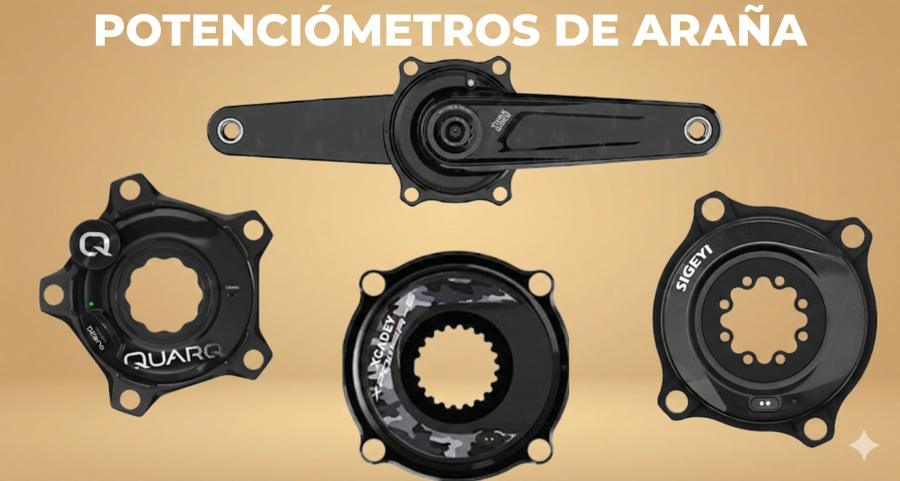

Medidor en la araña

Rotor Inspider

Hasta que salió esta araña  Inspider, todos los potenciometros de Rotor tienen el sistema de medición integrado dentro del eje de pedalier

Rotor Inspider - Potenciometro



Actualmente en la web de Rotor aparecen estos medidores de potencia para carreteras:

  • INpower DM con medición una pierna
  • 2INpower DM medición ambas piernas
  • Y  la INSpider de araña y medición ambas piernas

Características – Rotor Inspider

  • Peso: 156g
  • Material: 100% CNC-mecanizado, 7075 aluminio
  • Batería: Recargable lithium-ion polymer + UBS cable
  • Autonomía Batería: 200 h pedaleando
  • Unidad Principal: ANT+™, Bluetooth® Smart; compatible ANT+™ head units: http://www.thisisant.com/directory
  • Tecnología Wireless: ANT+™ 2.4 Ghz/  Bluetooth® Smart
  • Datos Transmitidos: Potencia, cadencia, balance via standard ANT+™ protocol y Bluetooth® Smart. Análisis de pedal combinado con las métricas Optimum Chainring Angle (OCA) y TORQUE 360 en el entorno de software del usuario y la app  ROTOR Power para smartphones
  • Medidores de tensión: 4 pares
  • Tipo de medida: Ambas piernas
  • Eje medida: 24 mm, 30 mm
  • Resistencia Agua: IPX7
  • Software: ROTOR 2INpower app, ROTOR 2INpower
  • Análisis Software: Trainingpeaks.com/ROTOR
  • Compatibilidad: PLATOS: 110BCD x 4 arms rings. Q-RINGS® Oval rings & Round rings. BIELAS: ALDHU, VEGAST, ALDHU 24, RHAWK, RRAPTOR, KAPIC, KAPIC CARBON
  • Disciplina: Carretera, Ciclocross, MTB, Triatlón

Más información  en www.rotobike.com. En el hilo del foromtb de los medidores Rotor

Este modelo de araña sale desde 600€.. En otras revisiones disponían de la araña suelta , ahora la mayoría vienen con bielas

Disponibilidad: / Alltricks  / Bikeinn / Corredor / Bike-components  / Rotorstore



Quarq

Un medidor de potencia ligero que va integrado en la araña (no el eje de pedalier como dije en un principio). Como no puede ser de otro modo ya que es la tecnología mas usada, usa  ANT+ para comunicación con dispositivos compatibles entre ellos muchos de los Garmin más comercializados.

Las bielas estas fabricadas en aluminio aunque hay versiones en carbono,  usa una pila botón muy común, la CR2032 que puede ser remplazada por el usuario, según el fabricante dura 300 horas (de uso). Como he comentado el alma del sistema es la araña que se puede comprar suelta, si tienes las bielas.

Bielas Quarq DZero

Quarq Dzero

Características – Quarq Dzero

  • Transferencia de datos inalámbrica ANT+ y tecnología Bluetooth Smart
  • AxCad (sin imán)
  • Compensación térmica 10K
  • Pila CR2032 de 200 horas de duración, reemplazable sin necesidad de herramientas
  • OmniCal (cambio de platos sin afectar la precisión)
  • Clasificación impermeable IPX7
  • Precisión (entre 1,5%, medición de ambas piernas)
  • Compatible con platos tradicionales de 5 tornillos de la mayoría de fabricantes
  • La araña con medidor de potencia DZero está indicada para el juego de platos Prime OEM de Quarq
  • Actualizaciones gratuitas de firmware mediante la aplicación móvil Qalvin
  • Especificaciones:
    • Tipo de medidor de potencia: ANT USB
    • Línea de cadena: 45 mm
    • Material de la biela: aluminio
    • Diámetro del círculo de tornillo a tornillo del plato (BCD): 110
    • Compatibilidad del pedalier: BB30
    • Eje del pedalier: 30 mm
    • Versión: tornillo no oculto
    • Peso: 588 g

Más información en : www.sram.com/en/quarq. Este es el enlace al hilo de foroMTB del medidor de potencia Quarq DZero.

La araña sin bielas se pueden encontrar desde 320€

Disponibilidad:  Amazon / Bikeinn / Mantel  / Bike24 /   Forum



FSA Powerbox

Un potenciómetro desarrollado por los americanos FSA . Aunque el sistema de medición va en la zona de la araña se debe de comprar el conjunto de bielas /platos . Fabricado tanto en aluminio como en carbono y para carretera o montaña. Como casi el 99% de los gadgets de bici, usa tecnología ANT+ al que han añadido mediante actualización para los dispositivos Polar la tecnología Bluetooth.

FSA Powerbox

FSA Powerbox

Características –  FSA Powerbox (Aluminio)

  • Tecnología. Ant+ y Bluetooth
  • Bielas de aluminio AL6061/T6 medidas 170, 172.5 y 175mm
  • Araña BCD 110 / 130
  • Platos 50/34, 53/39 y 52/36
  • Eje de aluminio BB386EVO de 30 mm  se adapta a todos los cuadros (cazoletas no incluidas)
  • Platos de aleación aluminio 7075 100% mecanizados mediante CNC
  • Tornillos de los platos en cromoly
  • Aptos para sistema Shimano y Sram de 10-11 velocidades
  • Peso (Gr): 750 / 890
  • Precisión de ±2 %
  • Duración de la batería : 300-400 horas
  • Pueden actualizarse para incluir el software de balance de potencia izquierda/derecha.
  • Diseñados y fabricados en Alemania

Más información en fullspeedahead.com. Enlace al foromtb del hilo: medidor de potencia FSA Powerbox

Los precios desde 480 – 500€ aproximadamente (medición en una pierna)  y el de doble medición bielas de aluminio desde 500€ y con bielas en carbono salvo alguna oferta desde 900-1000€.

Disponibilidad : Bikeinn / AlltricksAmazon    anuncia precios realmente competitivos aunque entregan en 6-7 meses



Sigeyi AXO

Este fabricante me entere de su existencia por el foroMTB y se trata de un producto desarrollado por la empresa china ( idea similar de las arañas QUARQ), aunque no estoy 100% seguro que estos fueran los precursores de los medidores en una araña. Un colega en su bici de montaña lo puso para un grupo Shimano XT y le estaba funcionando bien, lejos de ponerle pegas de momento estaba encantado de como iba.

Sigeyi AXO

Sigeyi AXO

Características – Sigeyi Axo

  • Precisión de medición de potencia: +/- 2% (entre  0 ~ 2000 W)
  • Rango de medición de potencia: 30 – 220 RPM (Pedaladas Minuto)
  • Conectividad: ANT + y Bluetooth
  • Duración de la batería: 120 horas
  • Carga de sujeción magnética
  • Resistencia al agua: IPX6
  • Peso: 115g (versión SRAM)
  • Compatible con: SHIMANO (MTB) / SRAM RED/Force/CX1/Rival/S900  / Rotor: 3D+/3D 30 mm/3DF/2D  / Specialized Road Carbon

Mas información : www.sigeyi.cn/en. Y en este enlace al foromtb del hilo: medidor de potencia Sigeyi Axo  e incluso un forero que va a estar ayudando a resolver dudas, parece que pueda estar apadrinándolas para dar visibilidad en España (ver post #42)

Los precios están entre 400 – 450€

Disponibilidad: Bikeinn y Amazon .  Mas enlaces en el post de los medidores de potencia Aliexpress



Magene P505

Magene 505

Magene 505

Características – Magene 505

  • TIPO DE PRODUCTO: medidor de potencia basado en araña
  • PESO: P505-S1108: 128g P505-S1078: 110 g
  • PRECISIÓN : ±1.5%
  • RANGO DE PODER: 0 ~ 2500 W
  • RANGO DE CADENCIA: 20~240 RPM
  • DATOS MEDIDOS: potencia, cadencia, equilibrio izquierdo y derecho y suavidad de pedaleo
  • MÉTODOS DE CALIBRACIÓN: Calibración automática, calibración de pedaleo hacia atrás, calibración de aplicaciones y calibración a cero de la computadora para bicicletas
  • PROTOCOLO DATOS: protocolos duales de ANT + y Bluetooth
  • IMPERMEABILIDAD: IPX7
  • ALIMENTACIÓN: batería de litio recargable
  • DURACIÓN: 200 horas
  • GARANTÍA: 2 años
  • PLATOS COMPATIBLES:
    • P505-S1108: Platos de 4 brazos SHIMANO 110BCD y platos de 5 brazos de SRAM, ROTOR, FSA, etc.
    • P505-S1078: Plato de SRAM 107BCD AXS
    • BIELA COMPATIBLE: Brazo de manivela SRAM de 8 pernos (incluidos SRAM RED 22, Force 22, RED AXS, Force AXS, Rival AXS, QUARQ, etc.)

Mas información : www.magenefitness.com

Se puede comprar en 300€.

Disponibilidad: Amazon en 299€ (BCD 110)  / Ver enlaces en el post de los medidores de potencia en Aliexpress

_ _ _ _ _

Magene P325

Juegoo completo de platos y bielas de medición dual. Es lo que llevo usando en carretera desde marzo del 2023

Magene P325

  • Precisión de potencia: ± 1.5%
  • Tipo de producto: medidor de potencia de doble cara P325 CS
  • Peso: 760g
  • Duración de la batería: 200 horas
  • Modo de fuente de alimentación: batería de litio
  • Interfaz inalámbrica: ANT +, Bluetooth Smart4.2
  • Clasificación impermeabilidad: IPX7
  • Rango de potencia: 0-2500watts
  • Rango de cadencia: 20-240rpm
  • Temp. de uso:-10 ~ 50 grados Celsius
  • Función de datos: potencia, cadencia, equilibrio izquierdo-derecho, eficiencia de torsión, suavidad del pedaleo

Este conjunto completo platos y bielas de medición dual se pudo comprar desde 379€ ahora sin stock

Disponibilidad: Amazon  / Ver en el post de los medidores de potencia en Aliexpress



Xcadey X-Power

Fabricante chino que tiene dos tipos de medidores.,  en la araña  y en la biela izquierda…aunque ampliaron a la derecha para medición dual .

Araña Xcadey Xpower-S

Características – Araña Xcadey

  • Peso : 101 g / SRAM 110BCD
  • Exactitud : +/- 1.5 %
  • Duración de la batería : 150 horas
  • Impermeable : IP67
  • Batería : Batería de iones de litio
  • Inalámbrico : ANT + / Bluetooth 4.0
  • Tipo de medida : Araña
  •  Aplicación (App):  XCADEY
  • Rango de Potencia : 0 – 2500 vatios
  • Rango de cadencia : 30 – 220 RPM
  • Temperatura de funcionamiento: -10 a 50 ℃

Disponibilidad: Amazon en 300€ / Y en el post de los medidores de potencia en Aliexpress

______________________________

Otros Sistemas : Eje pedalier

Bikone PM812

En su día leí que era de diseño español fabricado en Austria. Sin duda es el mas novedoso de los sistemas de medidor de potencia, tanto es así que inicialmente habían planteado el diseño de batería auto-recargable con el movimiento que generamos al pedalear pero recientemente se ha desechado esta novedad.

Leí un mail que respondió el fabricante a la gente del foromtb

«Ya os adelantábamos que una de las partes donde nos hemos encontrado más complicaciones es en la auto carga y comunicación con los dispositivos móviles. Finalmente hemos tenido que desechar la opción de auto carga e incluir pila, para un fácil acceso hemos desarrollado un POD externo que se puede colocar en uno de los tubos de la bici. Con esto aseguramos una transmisión siempre perfecta y facilidad para cambiar de batería.»

Bikone

Bikone

Características – Bikone PM812 (rodamientos de acero)

  • Precisión: +/- 1.5%
  • Potenciómetro: Potencia / Cadencia / Suavidad de pedaleo / Balance pedaleo Izq/dech
  • Peso: 150 gramos
  • Conectividad: ANT+ / Bluetooth
  • Resistencia agua: IP 67
  • Eje de pedalier:  PF30, PF86, EVO386, OSBB, BBright
  • Bielas: Shimano (Ø24), GPX (Ø24/22), BB30 (Ø30), DUB (Ø29)
  • Rodamientos: Bolas de contacto angular precargados
  • Mantenimiento rodamientos: Kit rodamientos remplazo
  • Mas información en : www.bikone.com/ y un video de youtube

El PVP recomendado es de 349€ para el pedalier con rodamiento de acero y con rodamientos cerámicos 399€.

  • Deseando ver las primeras unidades a la venta en las tiendas, lleva 1 o 2 años de retraso.
  • En el foromtb también hay un hilo activo y gente esperando verlo a la venta



Powerpod / AeroPod

Poco tiene que ver con estos el resto de medidores de potencia pero lo comento por lo curioso.

Powerpod / AeroPod

El POWERPOD tuvo un precursor en un dispositivo llamado I-bike. La  potencia se obtiene en función de parámetros como la inclinación, velocidad o incidencia del viento, pero que la fiabilidad en cuanto a las medidas por lo que leí no es la más precisa. No recomendada para hacer ciclismo de montaña donde no se desarrolla mucha velocidad

Destacar lo sencillo de su instalación. El AEROPOD cuando cree este post costaba de PVP 399€ + portes aunque el modelo mas actual Aeropod / Powerpod V5 es más barato desde 299$ aunque hay una versión de 499€

Más información:



Limits

Un sistema de medición de la potencia interesante es el que ya ha desarrollado la empresa llamada Limits.

Limits

NO es difícil de instalar (se quitan los pedales, se enrosca donde van estos y encima van los pedales) pero no sé cómo será ir con 2cm extra de separación en los pedales (ver Factor Q Total). Apenas añade peso. Llegue a ver que valdrían unos 300€, pero no termino siendo comercial

Características

  • Exactitud: El medidor de potencia LIMITS está equipado con 4 medidores de deformación de alta precisión.
  • Tipo de batería SR44 de óxido de plata.
  • Duración de la batería La duración de la batería LIMITES se estima en 200 horas.
  • Impermeable El medidor de potencia LIMITS se fabrica según el estándar de resistencia al agua IPX7. Puede soportar la lluvia intensa y estar totalmente sumergido a 1 metro durante 30 minutos. Sin embargo, no debe ser puesto en situaciones de alta presión, como ser rociado directamente con una lavadora a presión.
  • Compensación de temperatura: Con su avanzada tecnología de compensación de temperatura, LIMITS compensará las variaciones de temperatura sin ningún efecto en la exactitud de los datos. Así que puedes montar con confianza, sea cual sea el clima.
  • Compatibilidad de cuadros y componentes: No hay limitaciones.
  • Compatible con dispositivos ANT+

Más información en la web del fabricante: limitspowermeter y en la web road.cc  y cyclingweekly tenéis un artículo.



PowerAxl

Siempre ando enredando en internet y en su día vi este, el PowerAXL, con un sistema similar al Limits en cuanto que se enrosca a la biela y a su vez a los pedales, pero la unidad de alimentación va por separado, que aunque la hace más voluminoso, pero la capacidad de la batería probablemente sea mayor, aunque no lo refleja en la web de este fabricante danes.

Medidor de Potencia PowerAxl

PowerAxl

Es compatible con todos los cuadros de bicicletas, pedales y sistemas de bielas. También es compatible con todos los GPS ANT+.

Características

  • Comunicación con ANT+
  • Batería CR2032
  • Rango de potencia 0 – 2500 vatios
  • Rango de cadencia 30 – 240 RPM
  • Configuración de dos botones
  • Actualización de firmware
  • Roscado estándar 9/16

Solo viendo la foto le veo un enorme inconveniente, no me gusta el cable, soy electrónico de profesión y sé de sobra que suelen ser uno de los principales problemas para que los aparatos dejen de funcionar.

Otro aspecto a considerar es cómo afecta el Factor Q a algunos. los que sean de caderas anchas igual no lo notan.

Ya no existe la pagina web www.poweraxl.com



_ _ _ _ _

Potenciómetro  SRM

SRM fueron «pioneros» en potenciometros para ciclismo , ya tenían sus productos los equipos profesionales cuando apareció PowerTap en 1998.

Un buen colega me regaló unas  bielas Campagnolo con potenciómetro SRM ,  pero había que cambiar las pilas internas que como podéis ver en la foto de abajo va situada en la araña central (estas pilas son bastante raras y lo normal es enviar el conjunto a Alemania y sale por una pasta), pues bien después de buscar un tutorial, encontrar una tienda por internet que tenían las pilas (con un soldador que ya tenía) adapte las conexiones y ya tengo potenciómetro funcionando perfectamente con el Garmin 530.  Yo en su día use un tutorial en ingles,  (deje el enlace pero ya han quitado el artículo)

  • Pros: Fiabilidad, duración de la batería
  • Contras: Precio, cambio de batería en fabricante, medición en una pierna

Si alguien de Madrid tuviera algún problema con ellos como es el cambiar las pilas (el envío a Alemania es un atraco) , podría aconsejarle como hacerlo siempre que tenga soldador . Decir que las primeras pilas que le puse duraron más de 4 años (septiembre ’17 y las cambie en mayo’23), aunque debo aclarar que hago mucho ciclismo de montaña y también que en la época de hacer puertos quito estas bielas que son un 53/39 y meto unas bielas con platos 50/34.

*Si alguno no os veis capaces que se ponga en contacto conmigo y  se lo haría por 50€ más el precio que tengan las pilas (ver aquí).

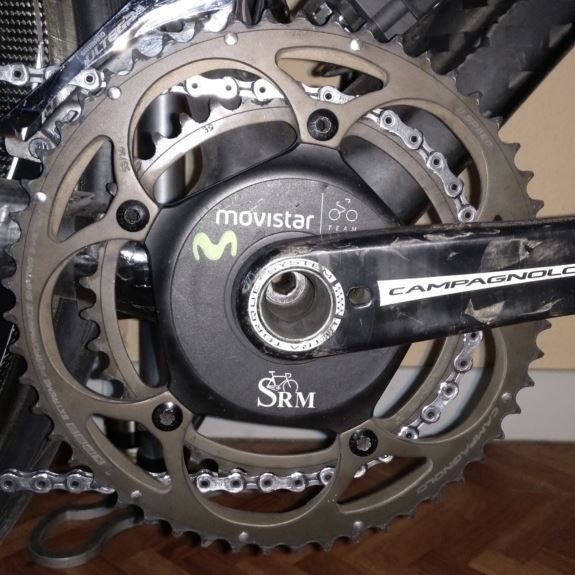

Bielas Campanolo SRM

Bielas Campanolo SRM

Vista de las dos pilas de 3.7 voltios
